三阶互调定义

我们知道任何一个线性系统都存在非线性系数。三阶互调是指：当两个以上的信号在同一个线性系统中，由于非线性因素存在，使得一个信号的二次谐波与另一个信号的基波产生差拍（混频）后，所产生的寄生信号。



比如：F1的二次谐波是2F1，他与F2产生了寄生信号2F1-F2。由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号2F1-F2=F3（会对接收频率是F3的电台产生干扰），2F1-F2被称为三阶互调信号，它是在调制过程中产生的。又因为这两个信号的相互调制而产生差拍信号，所以这个新产生的信号被称为三阶互调失真信号，产生这个信号的过程称为三阶互调失真。



由于，F2,F1信号一般比较接近，也造成2F1-F2，2F2-F1会干扰到原来的基带信号F1,F2。这就是三阶互调干扰。既然会出现三阶，当然也有更高阶互调，这些信号也会干扰原来的基带信号。因为产生的互调级数越高信号强度就越弱，所以，三阶互调是主要的干扰，考虑的比较多。



为了满足大范围的覆盖，基站都使用中继台方式，采用收发异频单工模式。接收和发射两个端口可以分别使用各自的天线，优点频率带宽较宽，缺点天线架设场地条件苛刻。若水平架设两根天线的水平距离应≥390λ；若垂直架设两根天线的垂直距离应≥9λ。因此，以上条件无法满足时，必须使用双工器把接收和发射两个端口合并，通过一根天线传输。缺点是有1dB的衰减，带宽受双工器影响，如果使用陷波型螺旋带阻双工器，带阻宽度只有600KHz；使用腔体带通双工器带宽可达到2MHz以上，外界干扰信号也容易进入。



目前，通讯信道数不断增加，天线电缆架设条件越加苛刻，最佳方法是：在一根电缆和一根天线上传输多个信道。因此，就要对无三阶互调干扰做计算。由我司研发设计的“三阶互调计算软件”能在最窄带宽内计算出能容纳最多的信道数。



通过该软件计算能够在12.5KHz时分多址下工作，占用687.5KHz（可使用低成本螺旋带阻双工器）就能工作于10个信道（20个时隙）。在6.25KHz频分多址下工作，占用531.25KHz（可使用低成本螺旋带阻双工器）就能工作于10个信道，两种数字制式都能从一根电缆一根天线传输出去，大量节约频率资源，工程成本大大降低。



所需满足以下三个条件

（1）：2f1 - f2 = x

（2）：F1 - 2F2 = x

（3）：2f1+ F2 = x

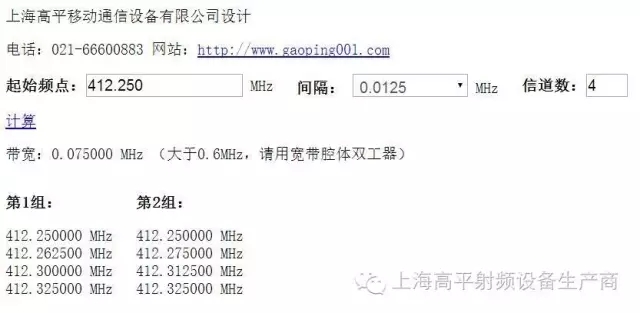

三阶互调电脑显示
