大范围室外无线对讲覆盖
-
-
用户需求
通讯距离90公里，需要做无线对讲信号覆盖。

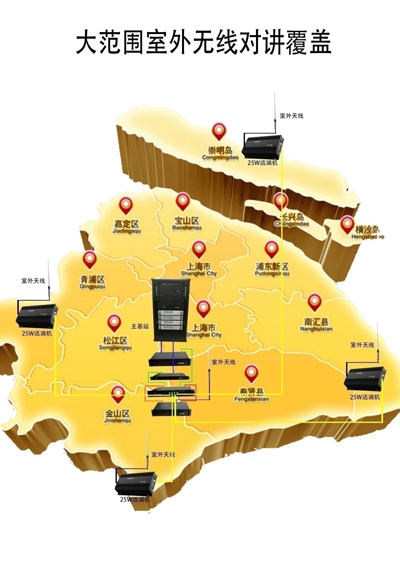

解决方案在45公里中心区架设一套中继台（信道机品牌型号数量自定）。安装四路近端机1台，同时用四芯室外铠装单模光纤分别向东西和南北两处铺设。分别在15公里和30公里处各架设1台25W光纤远端机，同时将室外天线安装在24层高楼楼顶处。
设计依据中继台设备通过合路分路连接到四路近端机，耦合一个微弱射频信号转换成光信号。并通过近端机传输到东西和南北四个点，通过远端机把光信号转换成25W射频信号，进行发射通讯。依据自由空间传播衰减损耗模型计算出可传输大于15公里距离。
配置清单
| 序 号 | 内容 | 型号 | 数量 |
| 1 |
中继台 |
品牌型号决定单价 | 几个信道配几部中继台 |
| 2 |
四路光纤近端机 |
用户自定义 | 1台 |
| 3 |
25W光纤远端机（新款机箱） |
用户自定义 |
4台（含光纤跳线） |
| 4 |
室外天线 |
用户自定义 |
5根 |
| 5 |
天线支架 |
用户自定义 |
5根 |
| 6 |
避雷器 |
用户自定义 |
5根 |
| 7 |
接头 |
用户自定义 |
15个 |
| 8 |
四芯铠装单模光纤 |
用户自定义 |
60公里 |
| 9 |
射频纯铜电缆 |
用户自定义 |
500米 |
| 10 |
二合路器（高指标）若中继台增加合路数增加 |
用户自定义 |
1台 |
| 11 |
二分路器（高指标）若中继台增加分路数增加 |
用户自定义 |
1台 |
| 12 |
腔体宽带双工器（装2U机箱） |
用户自定义 |
1台 |
| 13 |
跳线 |
用户自定义 |
8根 |
| 14 |
机柜 |
用户自定义 |
1部 |
