用户需求

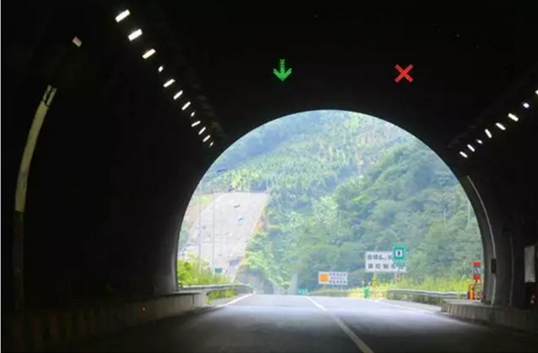

隧道多为狭长的筒状结构，由于山体树木等环境的阻挡，对信号的屏蔽性很强，一般都为信号盲区。对于在解决长隧道覆盖时且具备光纤链路时，可以安装光纤直放站来有效地解决隧道内网络覆盖不到的问题，由于光纤具有成本低、损耗小的特点，最远可拉20~80公里，这样可以无需考虑重复投入中继台同频同播及异频同播切换问题，可节省大量中继台、周边设备、频率资源及人工和计算。

解决方案

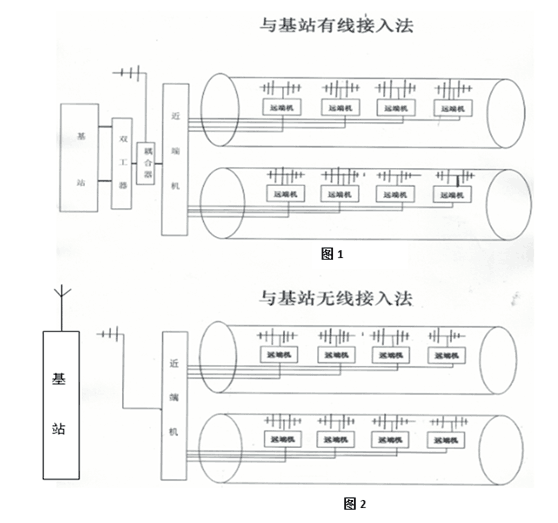

光纤直放站可以分为光纤信号传输机（俗称：近端机）和射频信号放大器（俗称：远端机），它们之间用单模光纤连接。 原理： 1、有线接入法：把中继台信号转发放大后通过双工器接入一个45dB耦合器，耦合器直通端接主天线，耦合端接入光纤近端机（见下图1）。 2、无线接入法：通过空中耦合接入光纤近端机，两者的作用都是把射频信号转接成光信号。通过光纤传输接入隧道内的远端机，远端机的作用把光信号还原成不同功率的射频信号（见下图2）。 适用于数字、模拟、集群对讲系统，延伸基站覆盖范围，消除信号盲区、阴影区，改善服务器通话质量。 要求：基站至盲区应具备单模光纤链路，每条光纤只能连接一台远端机，单条光纤链路总长度不超过20公里，超过20公里以上可增加光中继。 主要特点：采用光纤传输，损耗小、成本低，施工简单。近端机、远端机之间光纤最远可拉20~80公里，一台多路近端机最多可连接N台远端机，可实现覆盖范围更大的星型组网方式：适用于狭长隧道覆盖或室内信号覆盖。

设计依据

如图1、2所示，这种覆盖方式比较简单，信号源的引入可以采用无线引入也可以采用有线引入的方式。这种方式主要是针对隧道、地下管廊路线比较长。每两公里加一台远端机，远端机上加个二功分器分别接两副定向天线，隧道弯曲时在弯曲点加远端机。
