dB定义

在工程设计计算中，数值变化范围比较大，很难用曲线图来表示。例如在一个试验中，电流的变化数值0~1安培而电压的变化数值0~10000伏特，较大的数字不但不好记忆，而且几百伏特的变化都不容易观察到；如果用dB对电压值进行压缩，那么10000伏特就可以用40dB来表示“40dB=101g(10000/1)”电压将在40个单位内变化，这样就比较容易用曲线图来表示。因此，dB在工程方面的使用极广，放大倍数、衰减率、传输系数等都可以用它来描述，用来表示一种级数，例如功率用dBm表示。



功率除了用mW(毫瓦)和W(瓦特)表示之外，在无线覆盖领域为了计算方便，因此统一用dBm表示（即：是考证功率的绝对值），计算公式为“10lgP(功率值/1mW) ”。一个发射功率为1mW，折算为dBm后为0dBm。从mW和dBm的对应关系可以看出，mW值从50增加一倍到100，dBm值增加3(17-20)，mW值从5增加四倍到20，dBm值增加6(7-13)，就是说，每当dB值增加3个单位，对应的实际功率增加一倍。



天线的增益也用dB级别表示，dBi的参考基准为全向性天线，dBd的参考基准为偶极天线，所以两者略有不同。即0dBd=2.15dBi，以一个发射功率为20mW(13dB)为例，安装一个2dBi的天线，那么它的有效发射功率为15dBm(13+2)，刚好相当于一个30mW的信号发射能力；一个发射功率为50mW(17dBm)，安装一个3dBi的天线，其有效发射功率为20dBm，折后100mW，若安装一个9dBi的天线，有效发射功率可高达26dBm，折后400mW。

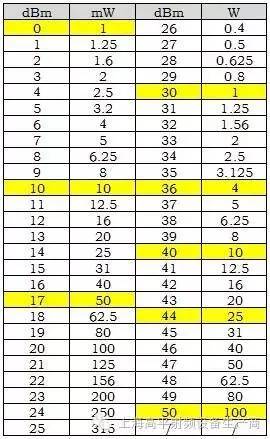

发射功率mw/w对应dBm的关系

黄色标注的是常用数值

因此，在做无线工程覆盖中，必须统一使用dBm数值来表示。

一般室内覆盖中每根天线输出功率控制在≤10dBm（10mw）。

市面上普通功率计无法测得，必须使用微功率计测量。

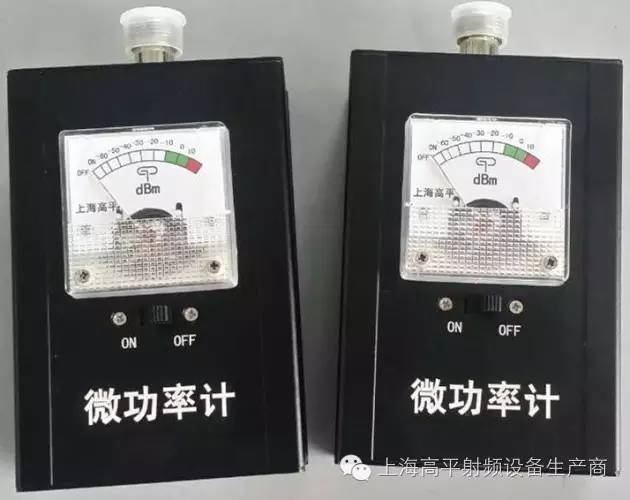

我司研发生产的微功率计测量范围-60dBm—+10dBm。

上篇文章我们讲到从功率（mW）转换成dBm，接收灵敏度μv也要转换成dBm。从工程设计计算上来看，发射功率、接收灵敏度都转换成dBm进行计算，这样计算更为简单。



举例：灵敏度-120dBm，若换成mw计算，-120dBm=0.000000000001mw。按发射功率为4W（4000mw）对讲机来计算，参照上述的计算方式就非常复杂麻烦。然而，用dBm来计算，发射功率4W=36dBm，对等灵敏度-120dBm，计算更为简单明了。



从无线通讯距离计算来看，理论上增加16倍功率增加1倍距离。实际是增加4倍功率，才增加1倍距离。也就是说功率增加1倍（3dBm）实际距离增加25%。因此，用提高功率方法来增加距离是最笨方法，成本也最大。最聪明的低成本方法是：增加灵敏度，提高灵敏度3dBm等于对方发射功率增加1倍。

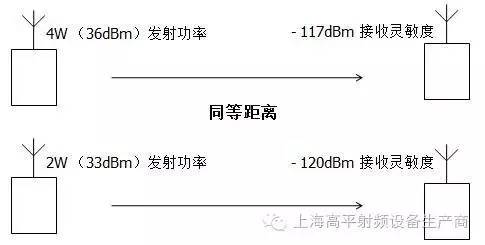

举例：用同等增益的天线

μv与dBm之间换算公式

举例：a   0.35μv等于多少dBm？
             201g0.35-107=-9-107=-116(dBm)
             b  -120dBm等于多少μv？
             201gx(μv)-107=-120
             201gx(μv)=-13
             1gx(μv)=(-13÷20)=-0.65
             10-0.65=0.22μv

常用dBm与电压μv的换算

-121dBm=0.2μv       -110dBm=0.7μv
-120dBm=0.22μv     -100dBm=2.2μv
-119dBm=0.25μv     -90dBm=7μv
-118dBm=0.28μv     -80dBm=22μv
-117dBm=0.32μv     -70dBm=70μv
-116dBm=0.35μv     -60dBm=220μv
-115dBm=0.4μv       -50dBm=700μv
-114dBm=0.45μv     -40dBm=2.2mv
-113dBm=0.5μv       -30dBm=7mv
-112dBm=0.56μv     -20dBm=22mv
