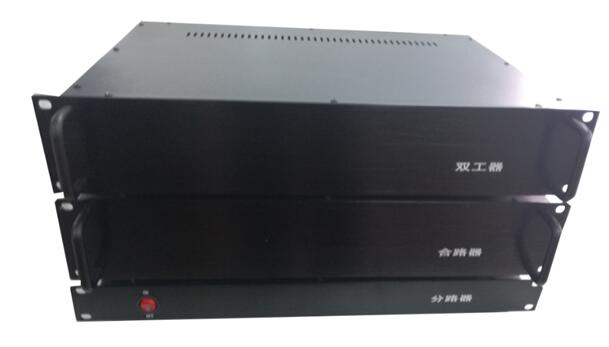

在多信道合用一根天线传输过程中，合路器与分路器是必不可少的设备，其中合路器是非常重要设备。通过一根电缆传输优点，对于今后升级光端设备提供了方便。本文就此做以下展开阐述。
合路器的种类分为：由方腔、电调、宽带等。
1、方腔合路、电调合路优点插损少，缺点每信道间隔200K。目前技术最少做到150K（插损变大，温度易升高，频率易飘移，需要用到电调合路用步进电机加控制软件来解决产生的问题。同时，相应成本巨增）；因此，市场产品一般用200K间隔居多。
2、宽带合路优点每信道间隔最小为6.25K，缺点插损大。在上期文章中表2中已用比较。
以下将对这两款合路器做详细的场景分析。
例如：以25W/350兆八载频基站为例展开论述。
1、通过信号倒推计算。
我们使用的手持机功率为4W(36dBm)，灵敏度＞-116dBm。而八载频基站一般都架设在100米以上高处，并用高增益四环阵天线（增益＞10dB以上）。此时，基站天线所需要的最大发射增益30dBm（1W）加10dB天线增益，则＞40dB增益对等地面上使用的4W手持机（36dBm）就完全够用。用50米1/2馈线插损2.5dB，此时在双工器ANT输出端就需要30dB+2.5dB=32.5dBm（约1.8W）。
（1）方腔八合路所需要的功率计算：
条件：中继台25W（44dBm）、方腔八合路插损4dB、腔体宽带双工器插损2dB。
计算：44dBm-4dB-2dB=38dBm（6.25W）
结果：从双工器ANT输出功率为38dBm，满足以上32.5dBm条件。
（2）宽带八合路所需要的功率计算：
条件：中继台25W（44dBm）、宽带八合路插损10dB、螺旋窄带双工器插损1.5dB。
计算：44dBm-10dB-1.5dB=32.5dBm（约1.8W）
结果：从双工器ANT输出功率为32.5dBm，满足以上32.5dBm条件。
以上两种合路器都能满足通讯要求。
2、通过无干扰三阶互调计算。
我们知道任何一个线性系统都存在非线性系数。三阶互调是指：当两个以上的信号在同一个线性系统中，由于非线性因素存在，使得一个信号的二次谐波与另一个信号的基波产生插拍（混频）后，所产生的寄生信号。
比如：F1的二次谐波是2F1，他与F2产生了寄生信号2F1-F2。由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号2F1-F2=F3（会对接收频率是F3的电台产生干扰），2F1-F2被称为三阶互调信号，它是调制过程中产生的。又因为这两个信号的相互调制而产生插拍信号，所以这个新产生的信号被称为三阶互调失真信号，产生这个信号的过程称为三阶互调失真。
由于，F2F1信号一般比较接近，也造成2F1-F2,2F2-F1会干扰到原来的基带信号F1F2，这就是三阶互调干扰。既然会出现三阶，当然也有更高阶互调，这些信号也会干扰原来的基带信号。因为，产生的互调结果越高信号强度就越弱；所以，三阶互调是主要的干扰。因此，所需满足的条件有以下三点：
（1）2F1-F2 = 不能使用 （2）F1-2F2 = 不能使用 （3）2F1+F2 = 不能使用
通过上述三阶互调软件计算，得出以下结果（见下表）：
|
需用信道数 |
最小占用信道数 |
|
需用信道数 |
最小占用信道数 |
|
3 |
4 |
12 |
86 |
|
|
4 |
7 |
13 |
107 |
|
|
5 |
12 |
14 |
134 |
|
|
6 |
18 |
15 |
157 |
|
|
7 |
26 |
16 |
187 |
|
|
8 |
35 |
17 |
220 |
|
|
9 |
45 |
18 |
260 |
|
|
10 |
56 |
19 |
284 |
|
|
11 |
73 |
20 |
370 |
（1）方腔八合路所需要的双工器带宽计算：
以上所阐述的方腔合路器每信道间隔200K，八个载频最小占用信道数见上表是35个。每个信道间隔200K×35个=7兆（减去第一个200K实际是6.8兆带宽）。此时，八个信道可以同时工作并不产生干扰。若＜6.8兆带宽所设置的频点，中继台同时工作台数少不会感觉到，一般遇重大事件手持机使用数量猛增，中继台载频同时工作量增多，则产生干扰及信号阻塞。
以351.100/361.100为起点，每信道200K间隔，无三阶干扰另计算7个频点如下：
①351.100/361.100、②351.300/361.300、③351.900/361.900
④352.900/362.900、⑤354.100/364.100、⑥355.500/365.500
⑦357.500/367.500、⑧357.900/367.900
用最高的频点减去最低的频点，得出6.8兆的带宽，此时双工器选择非常困难，并超出公安频率范围。因此，一般大于6载频集群系统不建议永腔体合路器。
（2）宽带八合路所需要的双工器带宽计算：
以上所阐述的宽带合路器每信道最小间隔6.25K，我们用25K间隔计算。八个载频最小占用信道数见上表是35个。每个信道间隔25K×35个=0.875兆（减去第一个25K实际是0.85兆带宽）。此时，八个信道可以同时工作并不产生干扰。可以使用窄带双工器提高灵敏度。
以351.100/361.100为起点，每信道25K间隔，无三阶干扰另计算7个频点如下：
①351.100/361.100、②351.125/361.125、③351.200/361.200、
④351.325/361.325、⑤351.475/361.475、⑥351.650/361.650、
⑦351.900/361.900、⑧351.950/361.950
用最高的频点减去最低的频点，得出0.85兆的带宽，此时双工器选择非常方便又能提高灵敏度，并满足公安频率范围，节约频率资源。如果用12.5K间隔计算，双工器带宽更小，可以做到0.425兆带宽。
从上述分析本人作者一直强调通讯距离和基站功率无关，与基站灵敏度有密切关系。然而，影响灵敏度的设备除中继台外还有双工器、分路器、室外天线，这三个重要部件。但这三个重要部件恰恰与带宽有密切联系，带宽越宽，灵敏度越低；带宽越窄，灵敏度越高。灵敏度每提高3dB等于基站功率增加一倍（重要话说三遍）。
作者在2016年6月西安会议上始终强调，选取信道机宁愿要灵敏度-122dBm，功率10W，而不要灵敏度-116dBm，功率40W的机器。
需要三阶互调软件请于本人作者联系021-66600883
