干线放大器原理、结构、种类

1、原理：

干线放大器，从名字上看，有两层含义：首先是“放（放大器）”，然后是“干（干线）”。干线放大器是当信号源的输出功率无法满足较远区域的覆盖要求时，对信号功率进行放大，以覆盖更多的区域。

由于在之前的讲课中所提到的天线安装条件的限制，中继台RX和TX必须要连接双工器通过一根射频电缆传输信号。因此，干线放大器必须要用双工器将RX和TX信号分离，再进行RX和TX的分别放大。最后，通过双工器再将放大后的RX和TX合并在一个端口上，TX往下传输，RX往上传输。

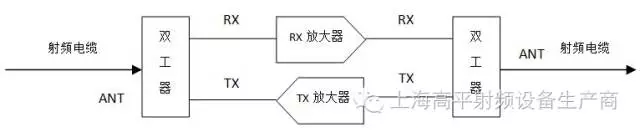

（如图）

因此，干线放大器双向的两个端口，没有输入输出概念，只有上行和下行概念（即两个端口都是输出和输入）。



2、结构：

从上述方块图中可以看出，干线放大器是由2个双工器、1个低噪声接收放大器、1个射频功率放大器、电源几部分组成。

2个双工器构成了干线放大器主要成本，因此，为了降低成本生产厂家都在双工器上做文章。接下来，我们将介绍各类双工器的性能及指标。



双工器种类：

按结构分：螺旋、腔体

按特性分：带阻、带通

带阻定义：把需要的频率衰减到极低。

带通定义：把需要的频率通过，不需要的频率阻止掉。

螺旋结构：包含带阻、带通

腔体结构：只有带通

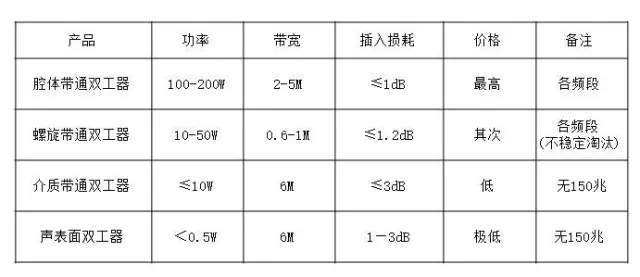

    双工器技术参数比较表



4、干线放大器种类：

从上述表格中看出，(1)干线放大器价格完全取决于用哪类双工器。(2)用几级低噪声接收放大器。(3)用几级射频功率放大器推动。

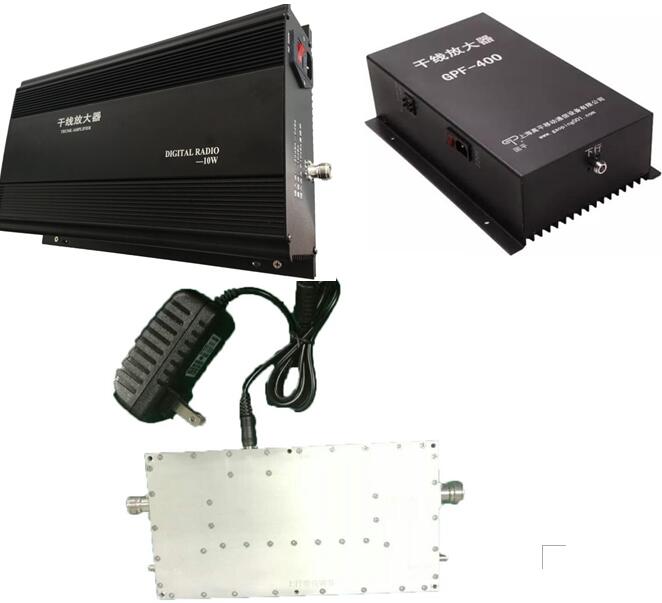

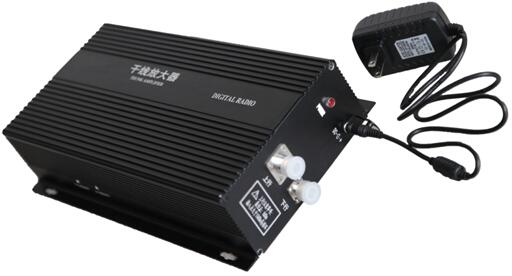

我司干线放大器有3W基础版/加强版、5W基础版/加强版、10W加强版、25W常规版/加强版。



区别如下

3W/5W基础版：

用介质腔体双工器、2级低噪声接收放大最大上行放大接收总增益38dB；2级射频功率推动标准0dBm进，35dBm出，射频输出总增益35dB/37dB。



3W/5W加强版：

用介质腔体双工器、3级低噪声接收放大最大上行放大接收总增益50dB；3级射频功率推动标准-10dBm进，35dBm出，射频输出总增益45dB/47dB。



10W加强版（无基础版）：

用腔体带通双工器、3级低噪声接收放大最大上行放大接收总增益50dB；3级射频功率推动标准-10dBm进，40dBm出，射频输出总增益50dB。



25W基础版：

用腔体带通双工器、2级低噪声接收放大最大上行放大接收总增益38dB、2级射频功率推动标准0dBm进，44dBm出，射频输出总增益44dB。



25W加强版：

用腔体带通双工器、3级低噪声接收放大最大上行放大接收总增益50dB；3级射频功率推动标准-10dBm进，44dBm出，射频输出总增益54dB。
