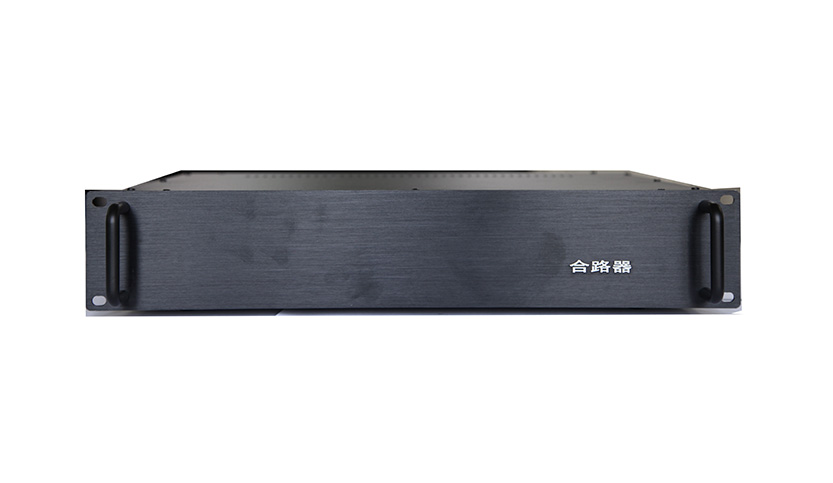

宽带合路器
产品特点:
·信道间隔小于6.25kHz
·宽带5MHz,最高可达到10MHz
·承受100W高功率输入
·隔离度大于55dB或80dB
参数明细 |
二合路
|
三合路
|
四合路
|
六合路
|
八合路
|
|
频段(MHz) |
150、350、400
|
|||||
尺寸(U) |
2
|
2
|
2
|
2
|
4
|
|
带宽(MHz) |
5
|
|||||
差损(dB) |
≤4
|
≤7.5
|
≤7.5
|
≤11
|
≤11
|
|
隔离度(dB) |
≥55或80
|
|||||
承载功率(W) |
100W
|
|||||
工作温度(℃) |
15~35
|
|||||
储存温度(℃) |
-40~85
|
|||||
工作湿度 |
≤95% RH
|
|||||
阻抗(Ω) |
50
|
|||||
驻波比 | 输入 |
≤1.1
|
||||
输出 |
≤1.1
|
|||||
接头类型 |
N-K
|
|||||
外形尺寸(长✖宽✖高)(无包装)(mm) |
428*300*88
|
428*300*176
|
||||
外形尺寸(长✖宽✖高)(含包装)(mm) |
540*400*220(含分路器)
|
|||||
重量(净重)(无包装) |
3.7kg
|
|||||
重量(毛重)(含包装) |
10kg(含分路器)
|
