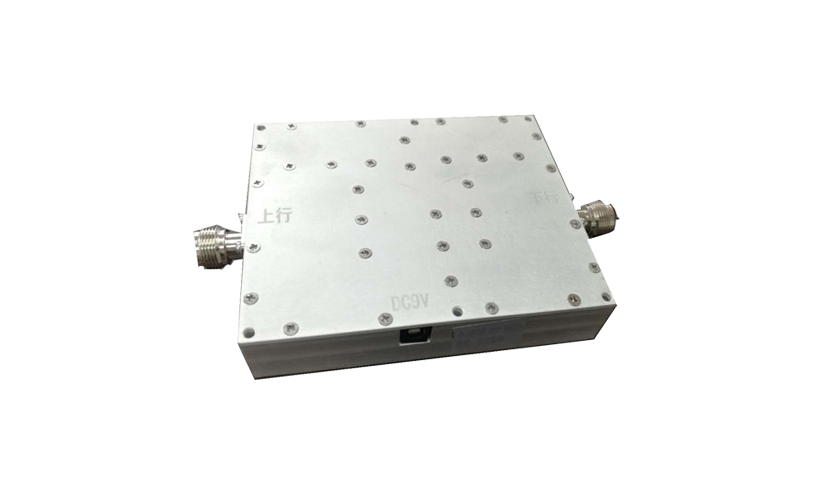

5W/8W加强版干放模块

 产品特点:

·采用先进的声表面滤波技术,带外抑制收发隔离度高。
·整铝腔体分隔屏蔽设计,抗干扰能力强,杂散小。
·采用进口低噪声器件,整机NF系数小,接收微小信号能力强。
·加入ALC技术,抗过载能力强。
·先进的温控静音散热技术,机器运行后无噪声污染,可根根据模块温度设定转速,延长散热风扇使用寿命。
·更先进的数控增益调整,调整步进为0.5dB。
·具备极端温度自降功率设计,保护射频功放运行安全。

·整机MCU监控设置,具备电压异常报警,光功率异常警示,光接收功率显示,简易功率输出指示,无需上位机软件,现场调试便捷。
 ·具备远程监控扩展功能。

参数明细

5W基础 5W加强 8W加强 25W加强 45W加强
频率范围(MHz)
350、400
350、400
尺寸(mm)
190*115*25
190*115*25
上行增益(dB)
35
50
50
50
50
下行增益(dB)
37
47
49
49
54
射频功率(dBm)
37
37
39
39
44
增益可调范围(dB)
/
18
18
18
18
输入增益范围(dB)
-10~10
-20~10
-20~10
-20~10
-20~10
带外抑制(dB)
≥80
带内波动(dB P-P)
上行/下行≤2.0
最大输入功率电平(dB)
上行0; 下行10
上行/下行功率噪声系数(dB)
≤3
驻波比
≤1.25
延迟时间(μs)
≤1.5
射频接头
N-K
射频端口阻抗(Ω)
50
工作电源
145-295VAC/50Hz
电源功率(W)
≈150
环境温度(℃)
-20~40
