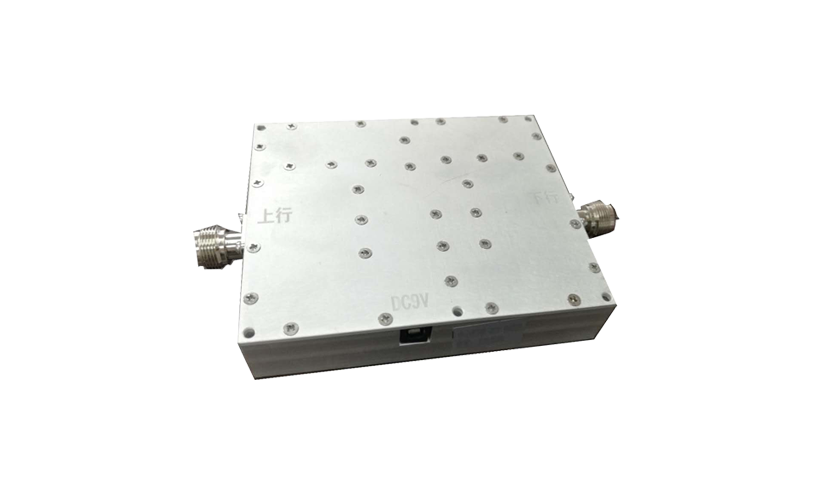

5W基础版干放模块
产品特点：
·采用先进的声表面滤波技术，带外抑制收发隔离度高。
·整铝腔体分隔屏蔽设计，抗干扰能力强，杂散小。
·采用进口低噪声器件，整机NF系数小，接收微小信号能力强。
·加入ALC技术，抗过载能力强。
·先进的温控静音散热技术，机器运行后无噪声污染，可根根据模块温度设定转速，延长散热风扇使用寿命。
·更先进的数控增益调整，调整步进为0.5dB。
·具备极端温度自降功率设计，保护射频功放运行安全。
·整机MCU监控设置，具备电压异常报警，光功率异常警示，光接收功率显示，简易功率输出指示，无需上位机软件，现场调试便捷。
·重量轻，体积小 优化的安装设计，工程安装简单方便。
·具备远程监控扩展功能。
|

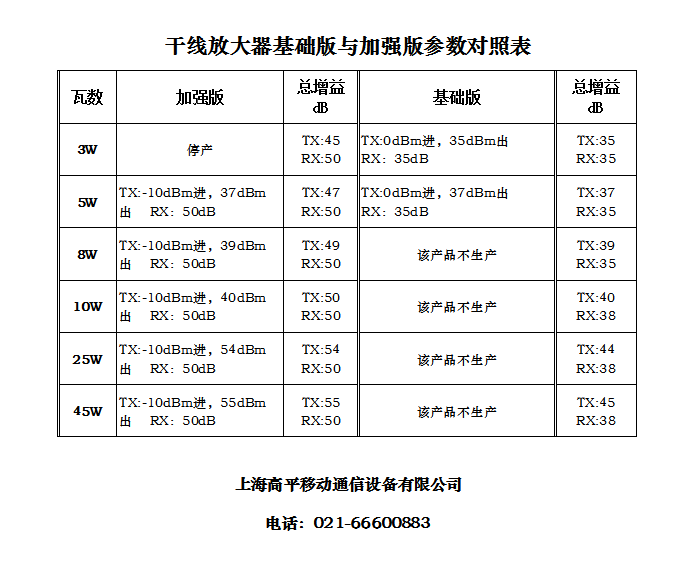

参数明细 |
5W基础 | 5W加强 | 8W加强 | 25W加强 | 45W加强 |
| 频率范围（MHz） |
350、400
|
350、400
|
|||
| 尺寸(mm) |
120*100*25
|
120*100*25
|
|||
| 上行增益(dB) |
35
|
50
|
50
|
50
|
50
|
| 下行增益(dB) |
37
|
47
|
49
|
49
|
54
|
| 射频功率(dBm) |
37
|
37
|
39
|
39
|
44
|
| 增益可调范围(dB) |
/
|
18
|
18
|
18
|
18
|
| 输入增益范围(dB) |
-10~10
|
-20~10 |
-20~10
|
-20~10
|
-20~10
|
| 带外抑制(dB) |
≥80
|
||||
| 带内波动(dB P-P) |
上行/下行≤2.0
|
||||
| 最大输入功率电平(dB) |
上行0； 下行10
|
||||
| 上行/下行功率噪声系数(dB) |
≤3
|
||||
| 驻波比 |
≤1.25
|
||||
| 延迟时间(μs) |
≤1.5
|
||||
| 射频接头 |
N-K
|
||||
| 射频端口阻抗(Ω) |
50
|
||||
| 工作电源 |
145-295VAC/50Hz
|
||||
| 电源功率(W) |
≈150
|
||||
| 环境温度(℃) |
-20~40
|
||||
