15W/25W/40W数字远端机
●数字光纤系统是一种350/400/800MHz集群通信基站信号补盲设备。
●通过把射频信号转换到数字信号
●中继传输数字化的光信号，有效规避因光路传输损耗对设备性能影响，组网更
灵活功能更强大。
●具备数字滤波、选带、延时自动校准、时隙静噪、话务统计等功能。

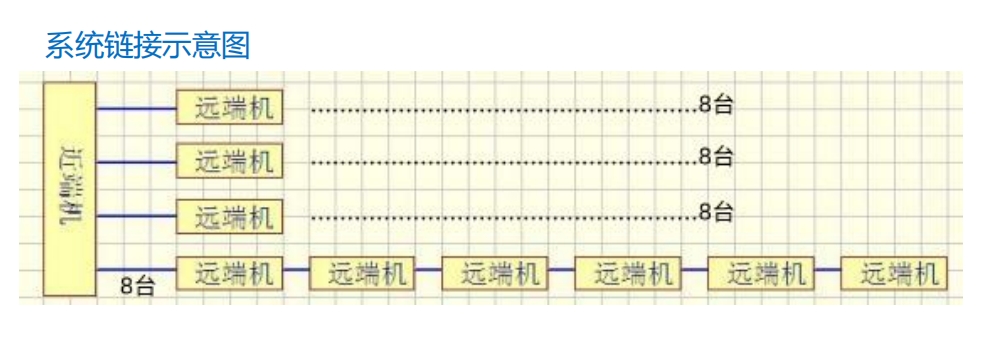

●系统由近端机和远端机组成，支持4光口星型组网和8台远端拉远单元链型组网。
●可混合组网，1个近端接入单元最多可带32个远端单元。
●选带设置，无需逐个设置频率，后期调试修改灵活度高。
●支持RS232、以太网、短信多种监控方式。
|
参数明细 |

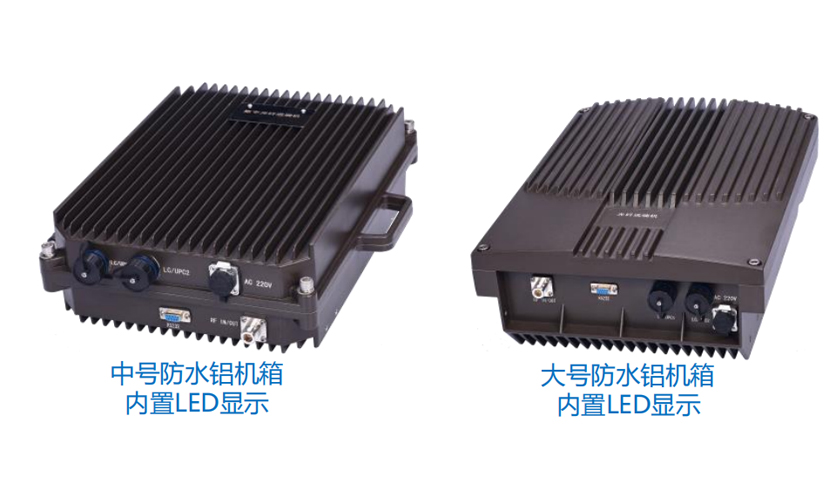

中号防水铝机箱 |
大号防水铝机箱
内置LED显示 |
| 功率（W） |
7W 15W 25W 、7W 15W 25W |
|
|
频段(MHz) |
350、400、800 |
|
| 光波长（nm） | 1310/1550 | |
| 光波输出功率（dBm） | -9~-3±1 | |
| 光接口类型 | 默认LC | |
| 最大允许光路损耗（dB） | ≥20 | |
| 信号宽带（MHz） |
上行中心频率±2.5
|
|
| 最大增益（dB） | 60±1 / 54±1 | |
| 增益调节范围（dB） | 0~31.5 | |
| 增益调节步进（dB） | 0.5 | |
| 带内波动（dB） | ≤2 | |
| 最大输出功率 | 10W / 20W / 30W | |
| 噪声系数（dB） | ≤5 | |
| ALC功能（dB） | 在ALC输出功率处，输入在增加20，输出功率变化≤1 | |
| 互调衰减 | ≤-40dBc / 30KHz | |
| 频率误差（ppm） |
≤0.05 |
|
| 最大无损输入电平（dBm） | -1 | |
| 延时（μs） |
＜5 |
|
|
带外 / 外抑制 |
≥20dBc@1MHz / ≥50dBc@5MHz |
|
|
模块视频端口数 |
近端 / 远端：1T/1R |
|
|
组网 |
星型和链型及混合组网 |
|
|
支持光纤接口 |
近端4个、远端2个 |
|
|
驻波比 |
≤1.5 |
|
| 交流功耗（W） | ≤200 | |
|
射频接头（Ω） |
50，N/F | |
|
本地解控方式 |
RJ45 |
|
|
开机时间（S） |
≤120 |
|
|
工作电压 |
145~295VAC/50Hz |
|
| 工作温度（℃） |
-20-55 |
|
| 储存温度（℃） |
-40-85 |
|
|
相对湿度 |
≤95% |
|
| 产品尺寸：长宽高（mm） |
370*332*110、460*338*163 |
|
|
净重（Kg） |
9、9.6、9.8、13.7、14.3、14.5 |
|
